552雙層灌膠回流一體機設備特點

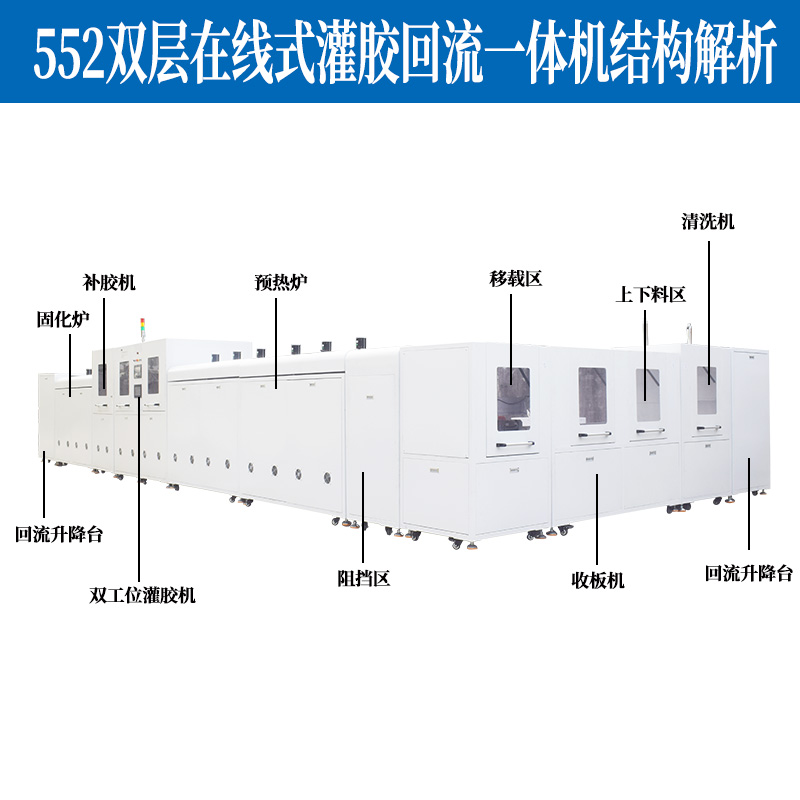

該雙層灌膠回流一體機采用全流程自動化設計，整合上下料、移載、定位、預熱、灌膠、補膠、固化、回流、清洗等工序，以雙層結構提升空間利用率與生產效率，各功能區無縫銜接，實現從工件上料至成品輸出的一體化作業，特點如下：
自動化上下料與精細移載：上下料區配收板機有序收放工件，移載區平穩轉運，阻擋區準確定位，減少人工干預，保障加工穩定性。
預熱固化溫控系統：預熱爐均勻除潮提附著力，固化爐精細控溫保障膠體快速成型，形成完整溫控加工鏈。
高精度灌膠補膠：雙工位灌膠機支持雙工件同步作業，精細控膠；補膠機針對性補膠，避免瑕疵。
雙層設計與靈活回流：雙層結構拓展產能，上下層可單獨 / 協同運行；回流升降臺實現雙層切換，形成閉環生產，減少等待。

潔凈收尾與穩定保障：末端清洗機去除殘留提升潔凈度；整機自動化程度高，降本提效，保障產品一致性。

灌膠機參數

1. 型號：雙工位灌膠機

2. 灌膠范圍：X/Y/Z：500*500*100

3. [敏感詞]負載：6KG

4. 移動速度：X/Y/Z：400/400/300mm

5. 重復精度：±0.05mm

6. 上層流水線：皮帶+振動

7. 下層流水線：2.5倍速鏈

8. 回流固化爐：發熱管加熱

9. 加熱溫度：0-110℃

10. 控制系統：PLC+人機界面+運動控制卡

11. 三軸傳動：皮帶+精密直線導軌+閉環電機

12. 整機重量：450KG

13. 電源：AC220V/50HZ

14. 氣壓：0.6MPa—0.7MPa

15. 整機外形尺寸：2000*1280*1950mm(LxWxH)

16. 工作環境溫度：5~40℃

17. 工作環境濕度：20~90％無結露

產品特點：

1. 機器設為上下層，上層為雙工位點膠區，分段式點膠，使膠水填沖的更飽滿更磁實，下層為回流固化區，分三段式加熱固化，每段溫度可控可調，

2. 上層流水線采用皮帶式傳動，外帶振動電機，頻率可調，可邊灌膠邊振動，使膠水更好的填滿產品，

三軸采用雙龍門結構設計，運行平穩速度快，更靜聲。
