TFT-6331B 全自動高速落地式螺絲機參數

設備參數：

產品型號: TFT-6331B

鎖付范圍: X/Y/Z (mm):600x300x100mm

負載:小于15KG

移動速度: X/Y / Z (mm/sec):600/600/600

重復精度:±0.05mm

外形尺寸:920X705X1350

機器重量:約150KG

程序記錄模式:100組、每組4000point(可支持U盤copy)

顯示方式:教導盒LCD（320X240）

馬達系統:閉環電機

操作模式:點到點

傳動方式:同步帶+直線導軌

編輯模式:教導盒/PC

I/0訊號:4 Inputs/4 Outputs

外部控制接口:RS232

輸入電源:AC220V

工作環境溫度:5～40℃

工作環境濕度:20~90% 無結露

設備特點：

             1，驅動結構采用閉環電機加高精度直線導軌，運行速度快，進度高；

2，機架為落地式結構，方便移動和操作，節省了外加的工作臺；
          3，設備采用鈑金機架與立柱焊接一體式的框架結構，外觀緊致漂亮，整體剛性強，高速運行更平穩；

4，適合單機獨立操作或配合流水線作業。

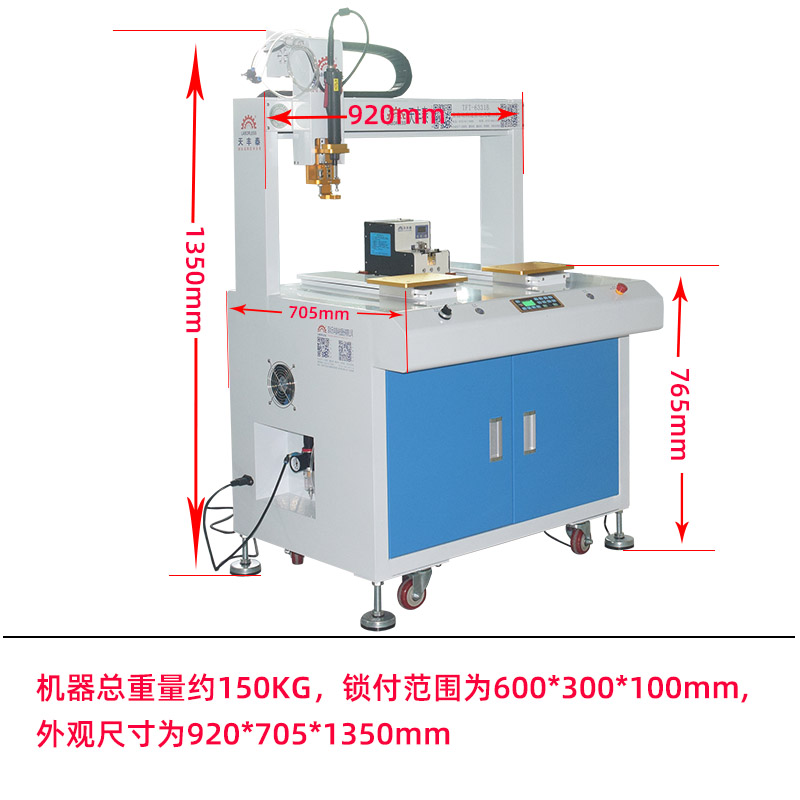

 設備尺寸圖：

自動擰螺絲機概述

HK-4D2Y自動螺絲機控制系統有4個電機控制軸，可支持龍門式雙工作臺的自動鎖緊螺絲機控制。 HK-4D2Y中使用的手持編程器采用1600 x 272像素1600萬色真彩色5英寸LCD顯示屏，使編程菜單更豐富，并顯示豐富的啟動畫面。主板和手持編程器之間的工業現場總線通信連接以更高的速率使用。、更具免疫力。手持編程器可以存儲處理文件、系統配置文件，處理文件或系統配置文件可以由手持編程器在多個設備中相互復制（也可以使用U盤復制）。 HK-4DY采用ARM + DSP + FPGA控制方案，具有強大的計算能力，極快的刷新時間和良好的運動控制加減速性能。 HK-4D2Y可以支持高精度高速三維線性、三維弧形運動。 HK-4D2Y運動控制主板擁有256M存儲空間，可存儲1000個處理文件，每個文件可存儲4000個加工編程點，HK-4D2Y可支持無需手持編程器連接工作，處理文件可通過數碼管加按鈕方式選擇。

自動擰螺絲機的目的：

適用于數碼相機、手機，7寸及以下平板數碼電子產品及各種小型金屬塑膠配件螺絲機自動鎖

兩個、的優點和特點

?強大的靈活性和適應性。不同的產品只需要更改相應的生產程序，設置鎖定螺絲數量、順序等參數，適合多機小批量的靈活生產模式。

?靈活的擰螺絲機螺釘鎖緊裝置，可在狹小空間內自動完成鎖定動作。

?通用性強，通過調整螺桿機械供給和螺釘鎖定裝置，可與M1.0-M3.0螺釘?shù)淖詣?dòng)供給及其鎖定操作配合使用。

?一個Z軸，兩個夾具工作平臺，獨立工作，無干擾，螺釘減少等待時間，大大提高生產效率

?智能螺絲機螺桿扭力檢測功能，可檢測泄漏鎖定，誤鎖定，滑動齒，鎖緊螺釘處于工作狀態時可實現鎖緊螺釘?shù)膶?shí)時監控，可記錄每個螺釘OK或NG

?體積小，機器可靈活放置在生產線上;

?可定制：設備根據客戶的產品，螺絲和生產要求定制，使用效果更佳。?省工時：擰螺絲機送料、鎖定付款、檢測、取放產品同步工作效率更高。
