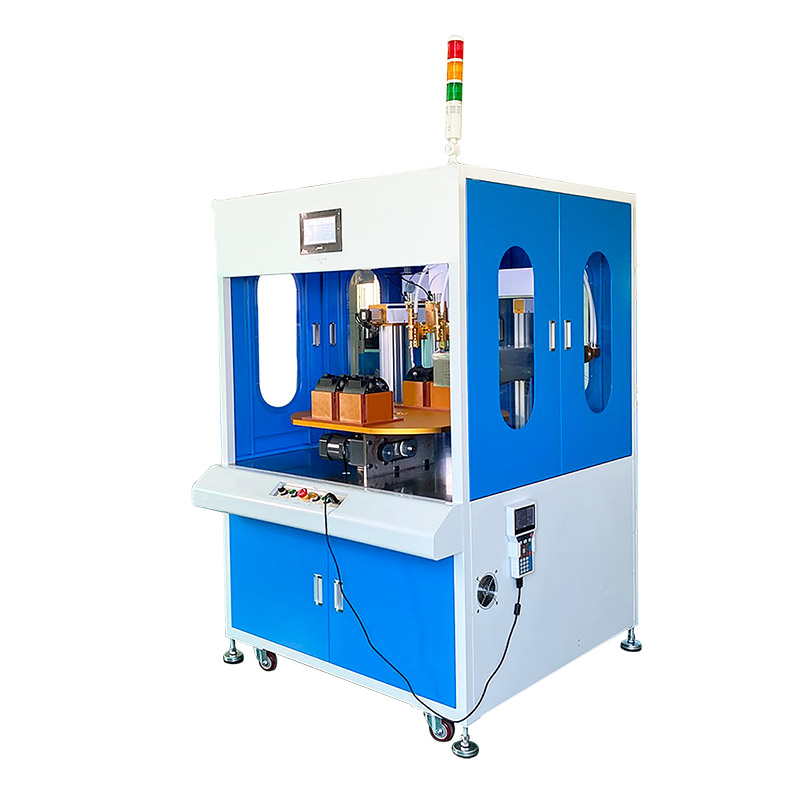

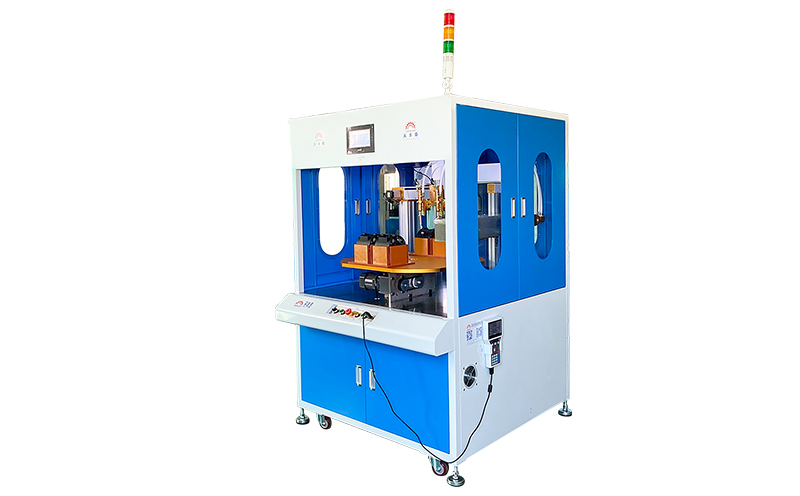

TFT－221落地式雙工位點膠機

設備參數：

產品型號:TFT－221-BJ

點膠范圍:X/Y/Z(mm):200/200/100mm

負    載: Z:5KG

移動速度: X&Y / Z (mm/sec):500/400mm

重復精度:±0.05mm

外形尺寸:1200×1350×2340mm

機器重量:約400KG

程序記錄模式:100組、每組4000point(可支持U盤copy)

顯示方式:教導盒LCD（320X240）

馬達系統:伺服電機

操作模式:點到點/連續線段,

傳動方式:伺服+精密絲桿

運動插補功能:3axis(3D立體空間任意路線皆可)

編輯模式:教導盒/PC

I/0訊號:4 Inputs/4 Outputs

外部控制接口:RS232

輸入電源:AC220V

工作環境溫度:5～40℃

工作環境濕度:20~90% 無結露

機器特點：

    1 .該設備為旋轉雙工位點膠機，帶有2把點膠槍同時點膠，操作方便，提高生產效率；

 2 .采用剎車電機帶動雙工位分割器，定位準確，速度可調；

 3.帶有3軸點膠系統，Y軸附有導軌導向結構，運行平穩，Z軸掛2把點膠槍同時點膠，實現提高生產效率

 4.推膠采用伺服電機配精密絲桿，出膠速度更快更穩定，確保膠水線條均勻，杜絕大小頭現象

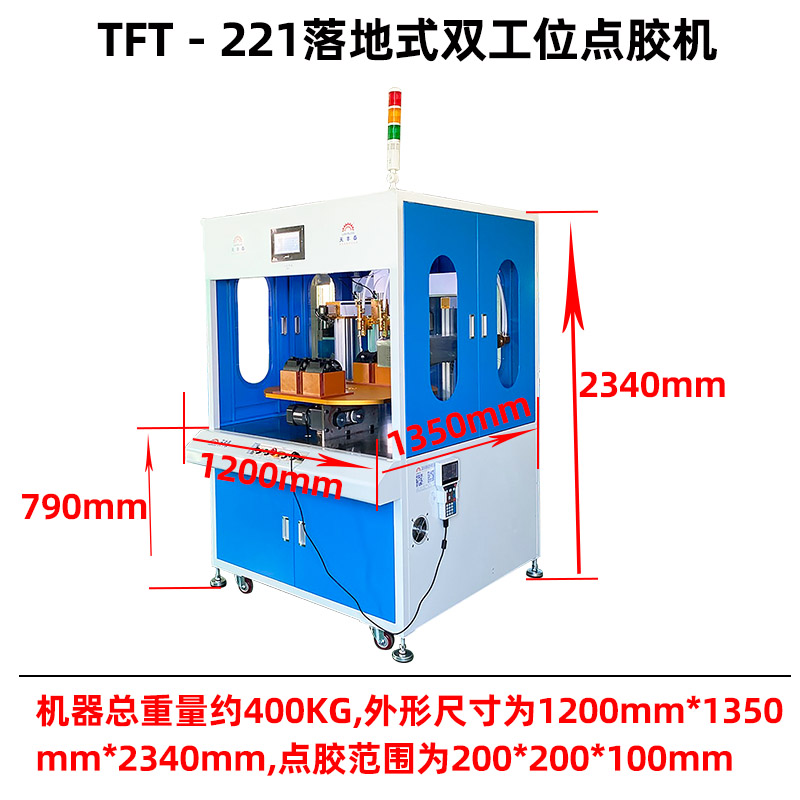

設備尺寸圖：
