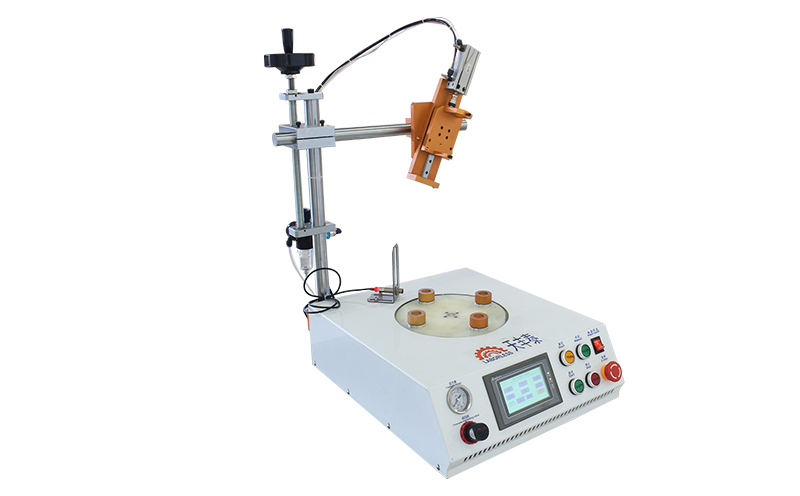

TFT-Y411四工位圓形點膠機

一、設備參數：

規格型號:TFT-Y411

點膠工位:1個

傳動系統:步進馬達+齒輪

整機功率：500W

產品外徑：110mm

產能：2秒/個

旋轉速度：1080度/秒

編程方式：觸摸屏

重復精度:±0.10mm

外形尺寸:450×500×600mm

機器重量:約24KG

輸入電源:AC220V

工作環境溫度:5～40℃

工作環境濕度:20~90% 無結露

二、設備原理：

四個輪轉工位相隔90度角度，均勻分布在公轉圓盤的圓周上，公轉電機每次旋轉90度角度，將輪轉工位的產品旋轉到點膠工位，自轉電機通過齒輪嚙合的方式帶動打膠工位的產品勻速旋轉，實現產品均勻點膠。

三、設備特點：

1、四工位輪轉循環點膠作業，預計產能1200～ 1500PCS/H；

2、配備空位檢測功能，當打膠工位無工件時，自動不打膠略過；

3、點膠軌跡可通過程序任意設定成整圓、單點、分段圓弧等；

4、采用觸摸屏+按鈕方式操作，針對不同粘度的膠水，可設置開膠延時，提前關膠，關膠反轉等參數，實現滿意的點膠效果。

四、設備用途： 球燈泡、喇叭、蜂鳴器、軸承、微型電機、手表、等圓形產品的點膠。

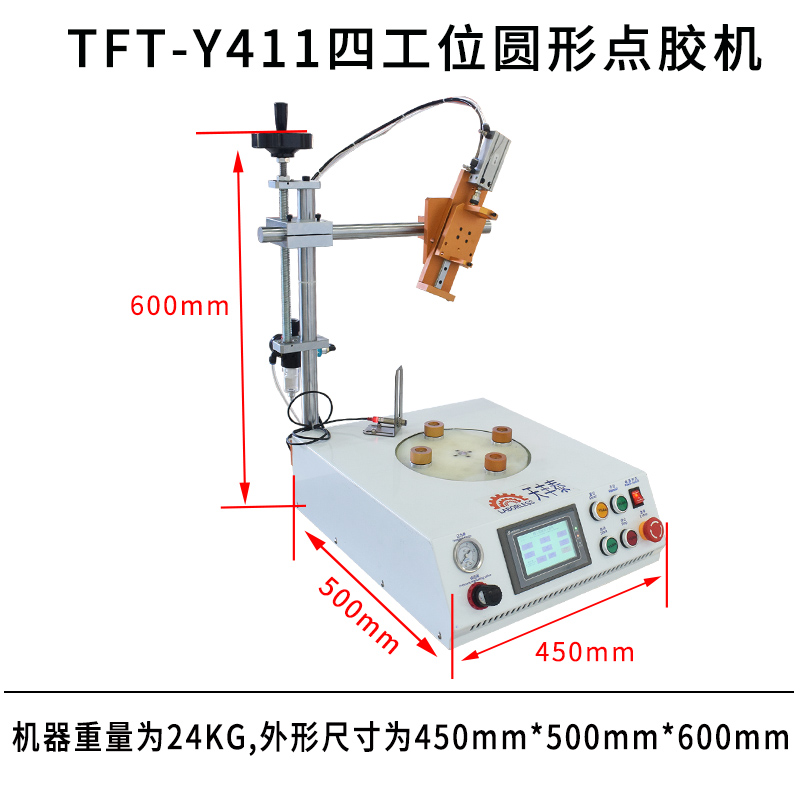

 五、產品尺寸圖：
