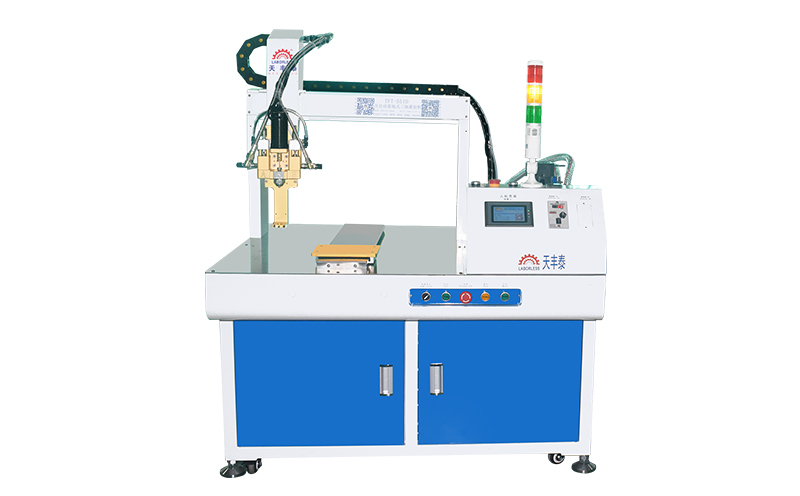

TFT-551D全自動落地式三軸灌膠機

一、設備參數：

型    號:TFT-551D

行程:X/Y/Z(mm):500/500/100mm

Z軸負載:6KG

移動速度: X&Y / Z (mm/s):500/400mm

配膠比例：10：1到1：1之間任意固定比例可調

AB混合：動態混合膠閥或靜態混合膠閥

灌膠精度：±3％

AB計量泵：齒輪泵/螺桿泵（根據客戶要求配置）

A膠容量：10L（攪拌+加熱+抽真空，可選配）

B膠容量：10L（攪拌+加熱+抽真空，可選配）

真空吸料：真空泵AC220V/50HZ(可選配)

AB吐出速度：0.5g/s-50g/s,數字設定

AB灌注頭：單頭-4頭可選配

AB儲料缸：加熱：常溫到120度

           攪拌：定時定速

           真空：自動真空吸料

輸入氣壓：0.4-0.8MPA

工作氣壓：0.4-0.6MPA

整機器功率：整機：6000W,正常工作1000W

重復精度:±0.05mm

外形尺寸:1200×900×1500mm

馬達系統:步進電機

操作模式:點到點/連續線段,

傳動方式:同步帶+精密直線導軌

編輯模式: PC +運動模塊

輸入電源:AC220V

工作環境溫度:5～40℃

工作環境濕度:20~90% 無結露

二、設備特點

1、采用精密齒輪計量泵和螺桿泵計量，壽命長，耐磨損。
2、三軸XYZ可打點，畫線，平面，畫圓。
3、自動混合A,B膠水，運行軌跡可調。

三、適用膠水：

   單組份硅膠，玻璃膠，雙組份硅膠，PU膠，環氧樹脂膠等膠水。

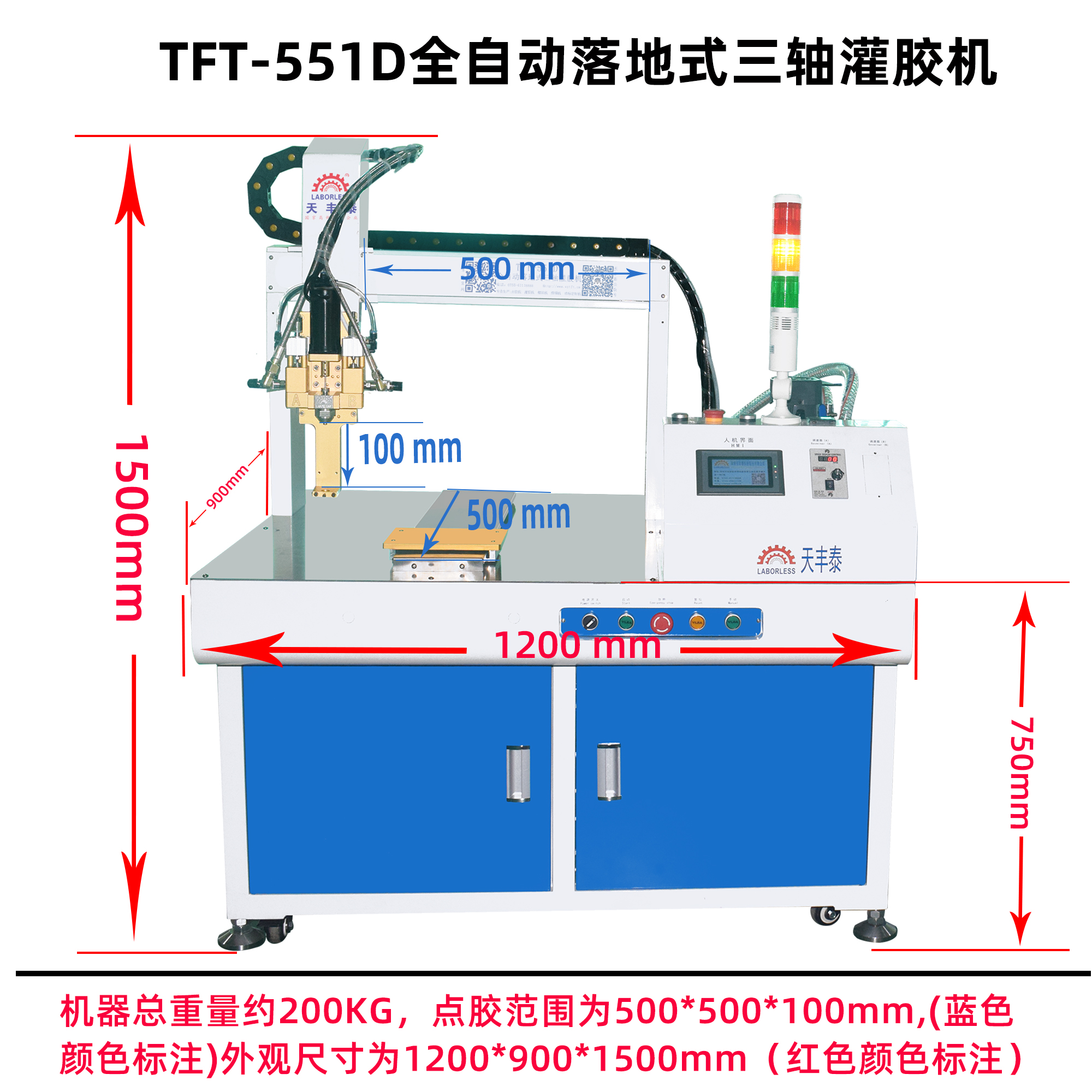

四、產品尺寸圖
